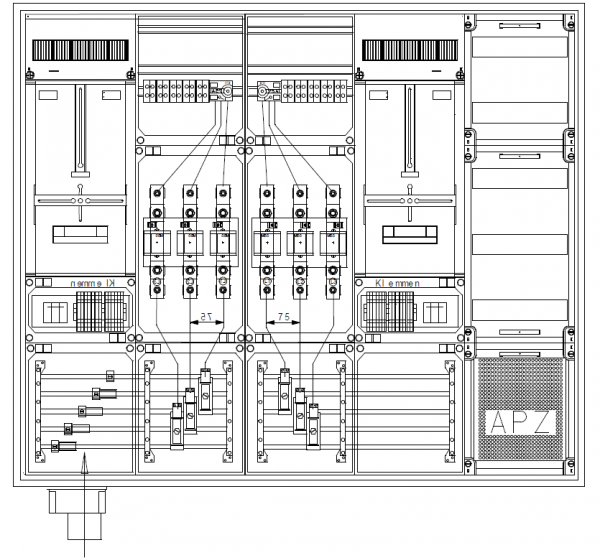

Wandlerschrank für Innenmontage, WMSK-100-5-7-230-01-VTA Bayernwerk

WMSK-100-5-7-230-01-VTA Bayernwerk
Wandlerschrank für Innenmontage
AVK, BxHxT = 1300x1100x230mm, SKII,IP54,RAL7035,
Stromstärke bis 100A, nach geltender Norm: VDE 0603-8

Fabr.: Alphatec
- Gehäuse, Doppeltür mit Drehriegel,
- 1 Satz Kabeleinführungen oben NF1
- 1 Satz Kabeleinführungen unten NF2
- 1 Anschlußtopf AST63 zusätzlich unten
- 1 SS-System 5pol., 200 A
- 1 Satz Anschlußklemmen für Cu bis 50qmm
- 2 NH Unterteil Gr. 00 als Vorsicherung
- 2 Verdrahtung vom NH-Unterteil zum Wandler
- 1 Einbauplatz für VNB Wandler (Wandlerlaschen 30x5mm verzinnt)
   inkl. plombierbarer Abdeckung und Sichtscheibe
- 2 Lasttrennschalter 3pol., 125 A
- 2 Klemmstein 2pol. 35qmm für 2 Abgänge
- 2 Zählerplatz 250x450mm
- 2 Anschlußraum 250x150 mm für Prüfklemmen inkl. plombierbarer Abdeckung und Glasdeckel
- 2 Prüfklemmensatz PK-BW inkl. 3LS 1pol., Z10 A, 25 kA
- 2 Verdrahtungssatz Wandler-PK inkl. Einbau
- 1 Verteilerfeld 5-reihig
- 1 APZ-Platz
- 1 SPVK (Spannungsversorgung Kommunikation)
- 1 Eigenverbrauchsverdrahtung vom Hauptschalter zum Schienensystem
